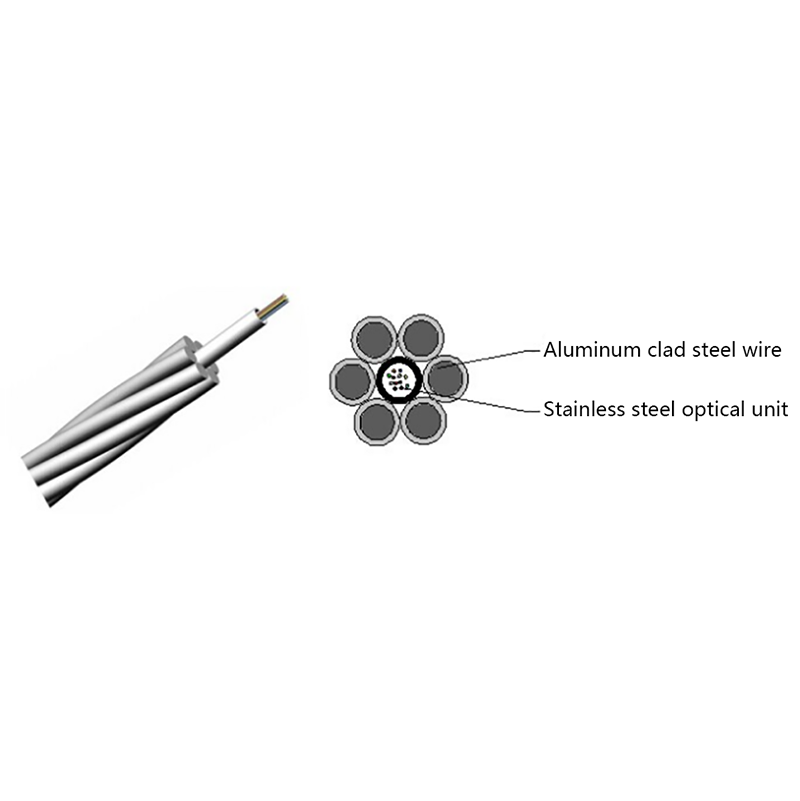

Características estructurales del tubo central OPGW.
La unidad de fibra óptica del tubo de acero inoxidable se coloca en el centro y se retuerce con otros alambres metálicos para formar un cable; la fibra óptica se coloca en el tubo de acero inoxidable para tener un mejor exceso de longitud; la sección transversal del cable óptico diseñada con precisión garantiza el rendimiento eléctrico, las propiedades físicas mecánicas y la estabilidad térmica del cable óptico;
Características estructurales de OPGW varadas en capas.
La unidad de fibra óptica de tubo de acero inoxidable está diseñada para trenzarse junto con otros cables metálicos al mismo tiempo;
La fibra óptica colocada en el tubo de acero inoxidable tiene un mejor exceso de longitud. Al mismo tiempo, la unidad de fibra óptica de acero inoxidable de la estructura en capas está ubicada en la segunda capa, lo que produce un exceso de longitud de tracción más grande y más estable mediante el trenzado;
La sección transversal del cable óptico diseñada con precisión garantiza el rendimiento eléctrico, las propiedades físicas mecánicas y la estabilidad térmica del cable óptico;
Características de la aplicación
De acuerdo a las condiciones técnicas de la línea, sin cambiar la estructura del cable óptico, combinando la proporción de perfiles de aluminio y acero, se puede obtener un producto que cumpla con los requisitos técnicos de la línea;
La estructura del cable óptico tubular OPGW de acero inoxidable tiene mayor presión lateral y resistencia al impacto que la estructura del tubo de aluminio; el acero inoxidable tiene baja conductividad, alta resistencia y buena resistencia a la corrosión, y la fibra óptica está bien protegida;
El tubo de acero inoxidable está lleno de grasa para evitar la penetración de humedad o agua; ajustar la longitud restante de la fibra óptica puede hacer que el cable óptico tenga buenas características de temperatura;
La capa interna de alambre de acero revestido de aluminio de alta resistencia y baja conductividad soporta el propio peso y la carga externa del OPGW; utilizando el principio del efecto superficial de carga, la corriente de cortocircuito de sobrecarga o falla se canaliza a través de la capa exterior de buenos conductores, lo que es beneficioso para la protección de la fibra óptica;
Los cables ópticos tienen propiedades mecánicas y eléctricas similares a los cables de tierra aéreos convencionales, lo que facilita el reemplazo de cables de tierra viejos y el diseño e instalación de cables de tierra nuevos. Tiene la doble función de cable a tierra y comunicación.
La longitud restante de la fibra óptica se puede controlar con precisión para garantizar la capacidad del cable para soportar cargas elevadas y tramos grandes;
